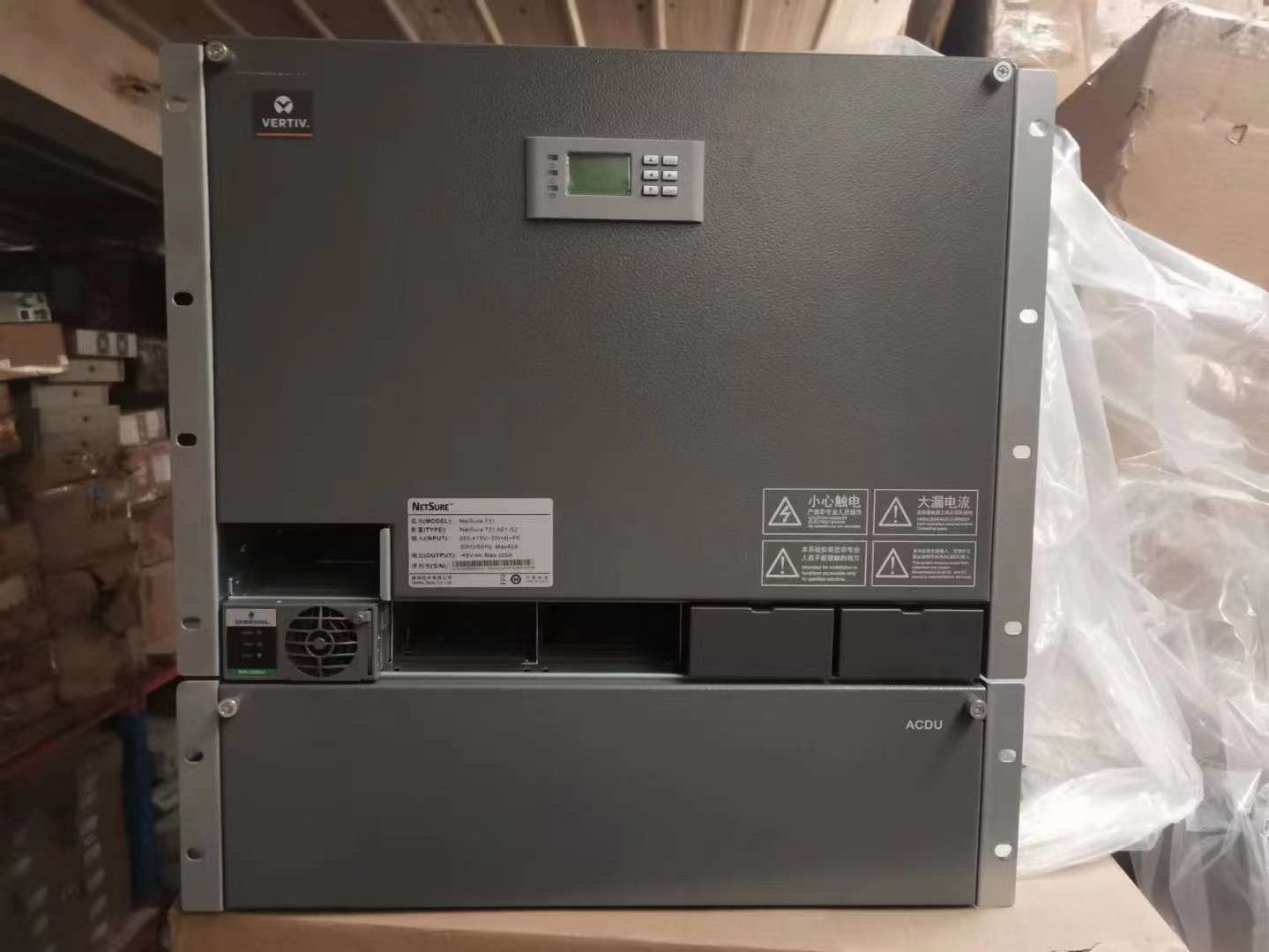

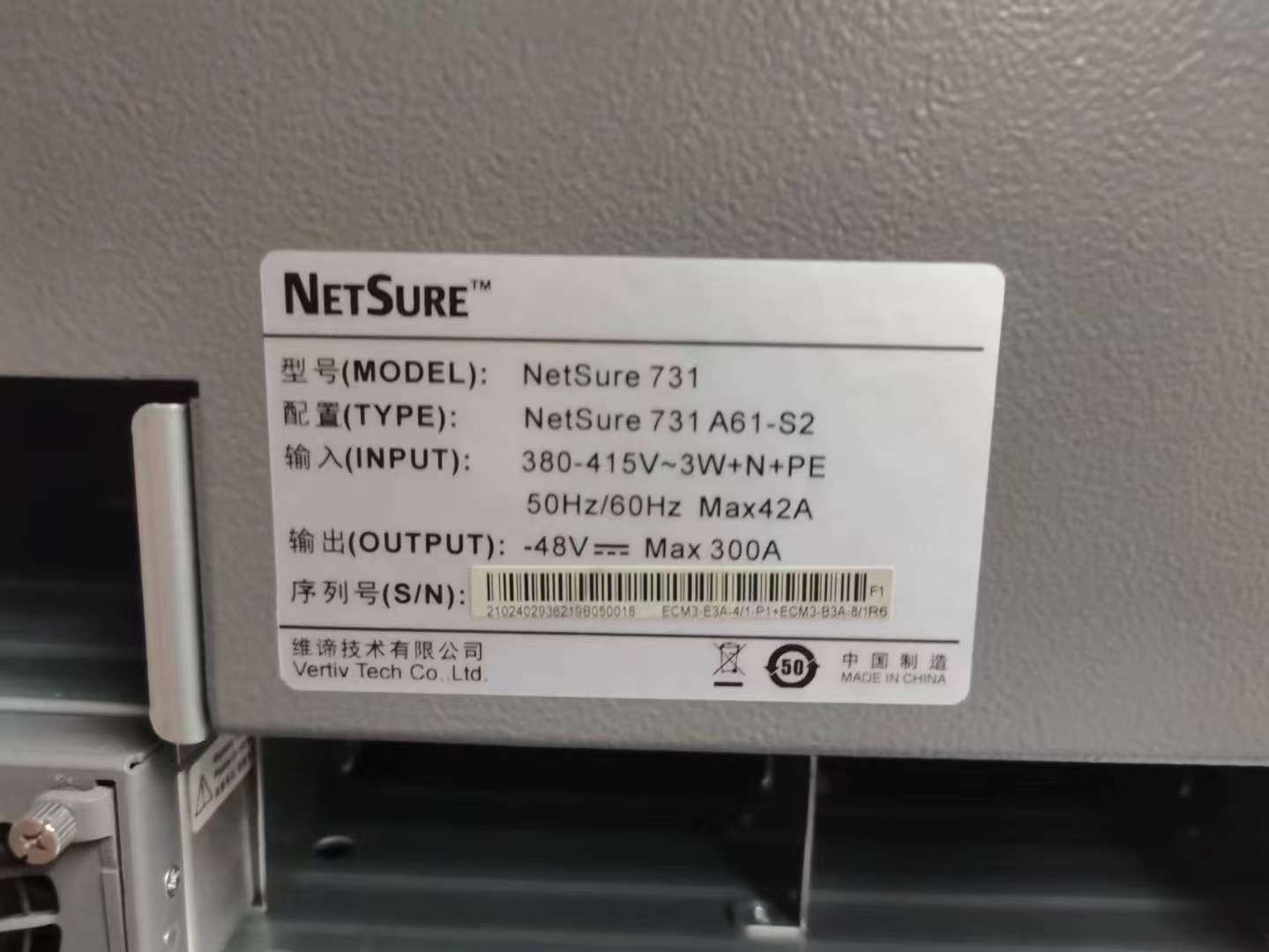

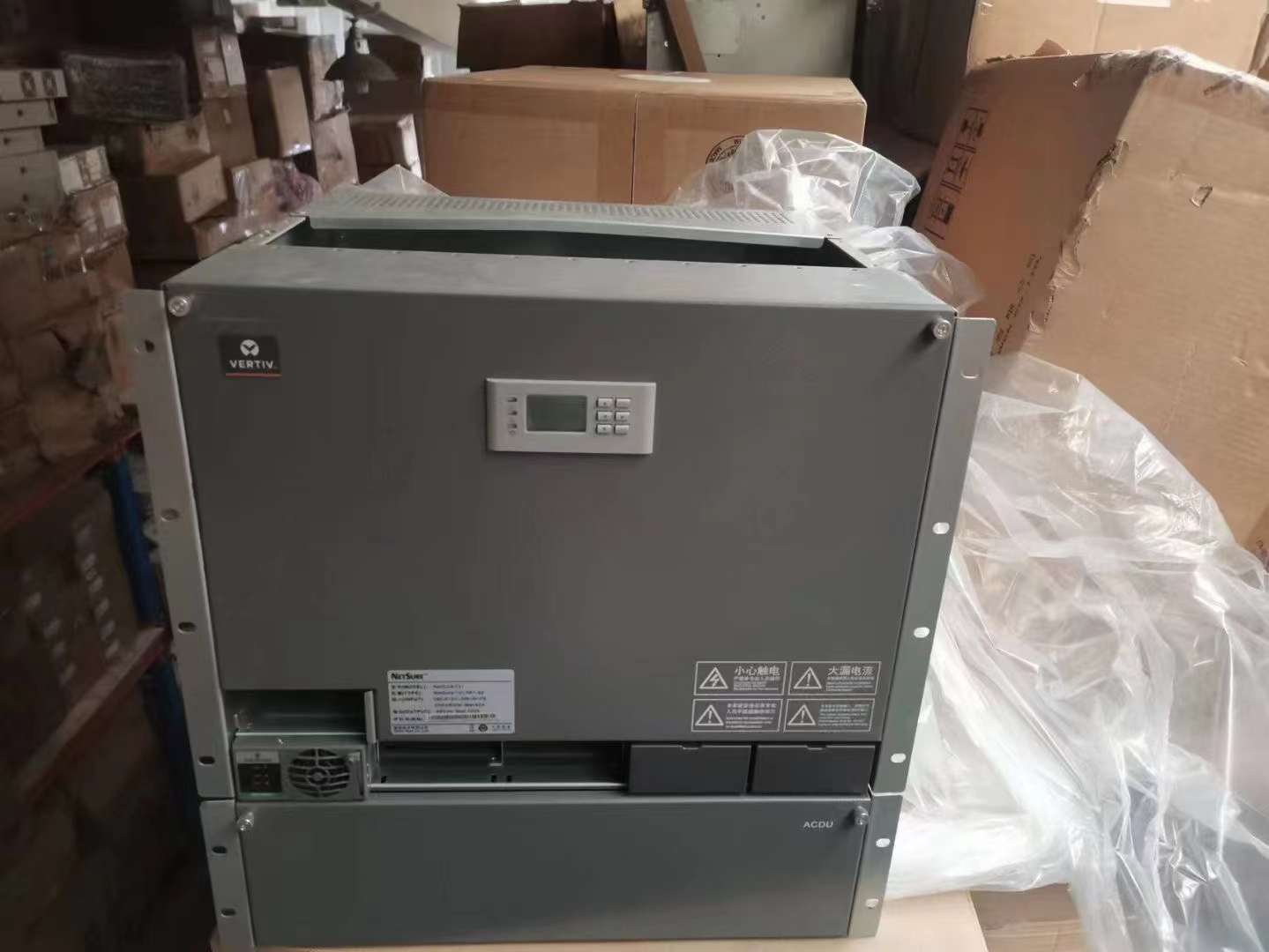

维谛开关电源系统731A61-S2-48V300A通信用开关电源嵌入式电源

维谛开关电源系统731A61-S2-48V300A通信用开关电源嵌入式电源不间电源20KVA机架式1户外通信电源机柜，室外一体化电池仓，ETC机柜，外一体化电池仓机柜高速ETC机柜，前后开门机柜，室外通信机柜，铁塔基站机柜2室外通信电源机柜，室外电池仓，3室外一体化机柜，户外通信机柜

4室外空调机柜，空调机柜，户外机柜，户外设备机柜，5G户外一体化机柜，室外电源机柜，室外设备机柜，室外综合机柜，户外防水机柜，室外恒温机柜，室外网络设备机柜，室外交换机机柜，直流空调机柜，楼顶机柜，落地机柜，交流空调机柜，嵌入式电源锂电池直流电源交流电源 UPS 嵌入式通信电源系统户外电源系统组合式电源系统挂墙式电源系统直流远供电源系统直流通信电源系统高频通信电源模块整流模块整流器监控单元监视器室外柜网络机柜锂电池 UPS 高频开关电源通信电源嵌入式电源网络机柜室内机柜锂电www.zjjjdy.com.cn www.hwtxdy.net

　Net Sure731系统主要可分为4种配置方式：

　　1. 单路交流输入、无用户交流输出空开；

　　2. 单路交流输入、有用户交流输出空开；

　　3. 双路交流输入、手动切换；

　　4. 双路交流输入、自动切换（配置）；

　　另外，通常情况下，电源系统直流配电单元中，负载支路与电池保护支路用短接排连接，这时系统无负载下电功能。当需要系统提供负载下电功能时，用户应选配负载下电单元代替短接排进行连接。

　　电源系统的内部结构以配置为基础，其它配置方式只是去掉了某些部件。配置下。

　　系统的技术参数

参数类别	参数名称	Net Sure731 48V600A
环境条件	工作温度	-5~40℃
	储存温度	-40~70℃
	相对湿度	20～80％RH（40±2℃）
	海拔高度	≤2000m（超过需降额使用）
	其它	没有导电尘埃和腐蚀性气体，没有爆炸危险
交流输入	输入制式	三相五线制或单相三线制
	额定输入相电压	220V
	输入电压范围	85～290Vac
	输入交流电压频率	45～65Hz
	输入电流	≤45A @输入220V 　　≤60A @输入170V	≤60A @输入220V 　　≤80A @输入170V
	功率因数	≥0.99
直流输出	输出直流电压	－42～－58Vdc
	输出直流电流	0～400A	0～600A
	稳压精度	≤±1%
	效率	≥90%
	峰峰值杂音电压	≤200mV
	电话衡重杂音电压	≤2mV
	宽频杂音电压	≤50mV @3.4kHz～150kHz 　　≤20mV @150 kHz～30MHz

	离散杂音	≤5mV（3.4 kHz～150kHz）　　≤3mV（150 kHz～200kHz）　　≤2mV（200 kHz～500kHz）　　≤1mV（0.5 MHz～30MHz）
交流输入告警和保护	交流输入过压告警点	缺省值280±5Vac，监控模块可设.
	交流输入过压告警恢复点	缺省值270±5Vac，低于交流输入过压告警点10Vac
	交流输入欠压告警点	缺省值180±5Vac，监控模块可设.
	交流输入欠压告警恢复点	缺省值190±5Vac，高于交流输入欠压告警点10Vac
直流输出告警和保护	直流输出过压保护点	缺省值59.0±0.2Vdc
	直流输出过压告警点	缺省值58.5±0.2Vdc，监控模块可设
	直流输出过压告警恢复点	缺省值58±0.2Vdc，低于过压告警点0.5Vdc
	直流输出欠压告警点	缺省值45.0±0.2Vdc，监控模块可设，
	直流输出欠压告警恢复点	缺省值45.5±0.2Vdc，高于欠压告警点0.5Vdc
	负载下电动作点	缺省值44±0.2Vdc，监控模块可设
	电池保护动作点	缺省值43.2±0.2Vdc，监控模块可设
整流模块	均流特性	整流模块可以并机工作，并具有按负载均分负载能力，其不平衡度应小于1.5A；测试电流范围10%～100额定电流。
	输入限功率	当输入电压在176Vac～290Vac时，模块可以输出功率；　　当输入电压小于176V时，模块输出采用线性限功率，其中：　　当输入电压在120Vac时，模块输出50％功率　　当输入电压在85Vac时，模块输出18.75％功率
	过压保护方式	整流模块有输出过压硬件保护和输出过压软件保护，硬件过压保护点为59.5V～60V之间，硬件过压保护后需要人工干预才可以开机。软件保护点可以通过监控模块设置，设置范围为56～59V。　　软件过压保护模式有两种，可以通过后台维护软件选择：　　A.一次过压锁死模式　　当整流模块输出达到软件保护点后，整流模块关机并保持，需要人工干预方可恢复工作；　　B.二次过压锁死模式　　当整流模块输出达到软件保护点且输出电流大于5A时，整流模块关机、5秒钟后重新开机，如果在设定时间内（默认为5分钟，可以通过监控模块设置）发生***次过压，整流模块则关机并保持，需要人工干预方可开机。　　当整流模块输出达到软件保护点，但是输出电流小于5A时，整流模块不关机。　　人工干预方法：可以通过监控模块复位整流模块，也可以通过从电源系统上脱离整流模块来复位。
