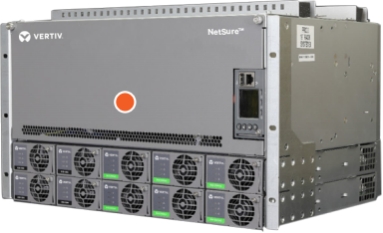

艾默生Vertiv™ NetSure™ 交直流混合电源系统 艾默生电源

电压范围

单相输入: 85 VAC 至 300 VAC (标称值: 200 VAC 至 240 VAC)

频率

50 Hz / 60 Hz (45 Hz 至 65 Hz)

连接

端子和输入断路器

浪涌保护

包含

交流与直流输入-逆变模块

电压范围

单相: 185 VAC 至 275 VAC (标称值: 200 VAC 至 240 VAC)，直流 : 40 VDC 至 58.5 VDC (标称值: 48 VDC)

线路频率

50 Hz / 60 Hz (47 Hz 至 53 Hz / 57 Hz 至 63 Hz)

连接

端子和输入电源断路器

浪涌保护

包含

直流输出

可调范围

-42VDC～-58VDC

–

功率

12 kW (6 x 2 kW)

–

最大带载

10 kW

–

峰值效率

>96%

–

直流配电单元

配电 (18 mm 微型断路器)

最高可配 4 x 1P (3 - 63 A)

–

微型断路器（默认配置）

2 x 32 A + 2 x 63 A

–

电池分路

2×200A 断路器

–

交流输出

电压范围

单相: 200 VAC 至 240 VAC (标称值: 230 VAC)

频率

50 / 60 Hz (50 Hz 至 60 Hz)

功率

5 kVA/4.8 kW (4 x 1.25 kVA/1.2 kW)

3.75 kVA/3.6 kW (3 x 1.25 kVA/1.2 kW)

最大带载

3.75 kVA/3.6 kW

2.5 kVA/2.4 kW

效率

>96%(交流模式)，>93（直流模式）

>96%(交流模式)

交流配电单元

配电(18 mm 微型断路器)

最高可配3 x 1P (3 -10 A 推荐)

1 x 1P 15 A 断路器 (1U)

微型断路器（默认配置）

1 x 10 + 2 x 6 A

1 x 1P 15 A 断路器

传输性能

交直流输入0ms切换

直流损耗

单个逆变模块最大27A（-48VDC）

机械参数

高×宽×深 (mm)

289.0×482.5×367.0（19“）

44.1×482.5×367.0（19”）

重量（不包括模块）

20 kg

4 kg

操作侧，防护等级

前侧操作，IP20

环境参数

工作温度

-5 ℃至 +65℃ ( +45℃以下满功率运行)

工作相对湿度

<95%

海拔

3000 m（2000 m以下可全功率运行）
