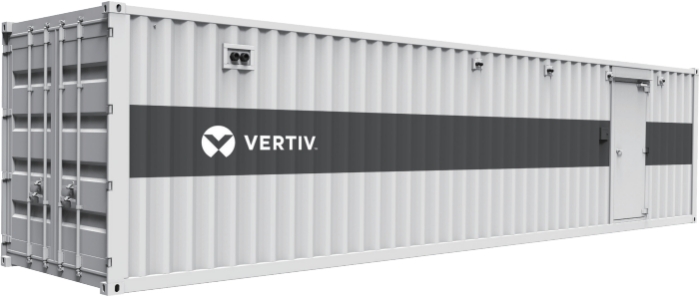

艾默生SmartMod™艾默生室外机柜

单机柜

功率密度

≤ 10kW

电源制式

三相四线+PE，380V / 400V / 415V 交流，50Hz/60Hz

UPS 型号

APM160/APM300

电池后备时间

15 min

Rack PDU 类型

Basic型PDU，输入单相32A/63A；输出IEC320 21 X C13+3 X C19

智能型PDU可选

防雷等级

C级防雷 最大40kA8/20us

机柜

IT 机柜容量

4 X 42U IT 机柜                                            5 X 42U两联 IT机柜或10 X 42U IT 机柜

10 X 42U两联 IT机柜或

20 X 42U IT 机柜

机柜尺寸

(宽x深x高mm)

单柜：600 X 1100 X 2000、连柜：1100 X 1100 X 2000

温控方式

CRV4 风冷列间精密空调

温控

显冷量

42 kW/台（1+1冗余）                                   42 kW/台（3+1冗余）

42KW/台（5+1冗余）

其他机型可选

制冷剂

R410A

风机

EC风机

压缩机类型

直流变频

空调群组控制

支持

温度控制范围

18～27 ℃

湿度控制范围

20% ～ 60%

超过 60% 需非标

冷热通道

封闭热通道

封闭冷通道可定制

加湿方式

电极加湿

自动灭火系统

带自动温度、烟气探测装置和紧急释放功能的气体灭火系统

消防

报警

易睿监控系统，支持声光报警

消防气体

七氟丙烷

及早期探测

支持VESTA

监控

箱体门禁

标配 ID 卡门禁

IC卡刷卡系统可选配

机柜门禁

标配机械门锁

智能门锁可定制

监控管理

内部温度、湿度事实监测控制系统、门禁控制系统、火灾探测与控制系统

模块内近端显示

远程接入客户监控系统显示

预制模块 结构

移动运维

手机APP

选配短信猫只支持APP远 程显示，不支持控制

箱体外部尺寸

(长x宽x高mm)

6096（长）x2638（宽）x289 6mm（高）

12192（长）x2638（宽）x2896mm（高）

12192（长）x5301

（宽）x2896mm（高）

其他尺寸可定制

外观油漆

环氧富锌底漆+环氧中间漆+聚氨酯面漆

面漆颜色可定制

保温层厚度

50mm岩棉板

其他厚度可定制

维护通道尺寸

冷通道宽度：700mm，热通道宽度：638mm，端部通道宽度：1200mm

1. 机柜滑动底座可选

2. 冷热通道宽度定制

防水防尘

IP55

整机

防护

抗震等级

防火时间

防盗等级

YD5083 - 8 烈度

60min

甲级（小工具破坏时间≥30min）

其他防火等级可定制

部署

环境

湿度范围（RH）

5% ～ 100%

环境温度范围

-20 ℃~+45 ℃

海拔

≤ 4000 m

海拔高度大于 1000 m， 输出功率需要降额
