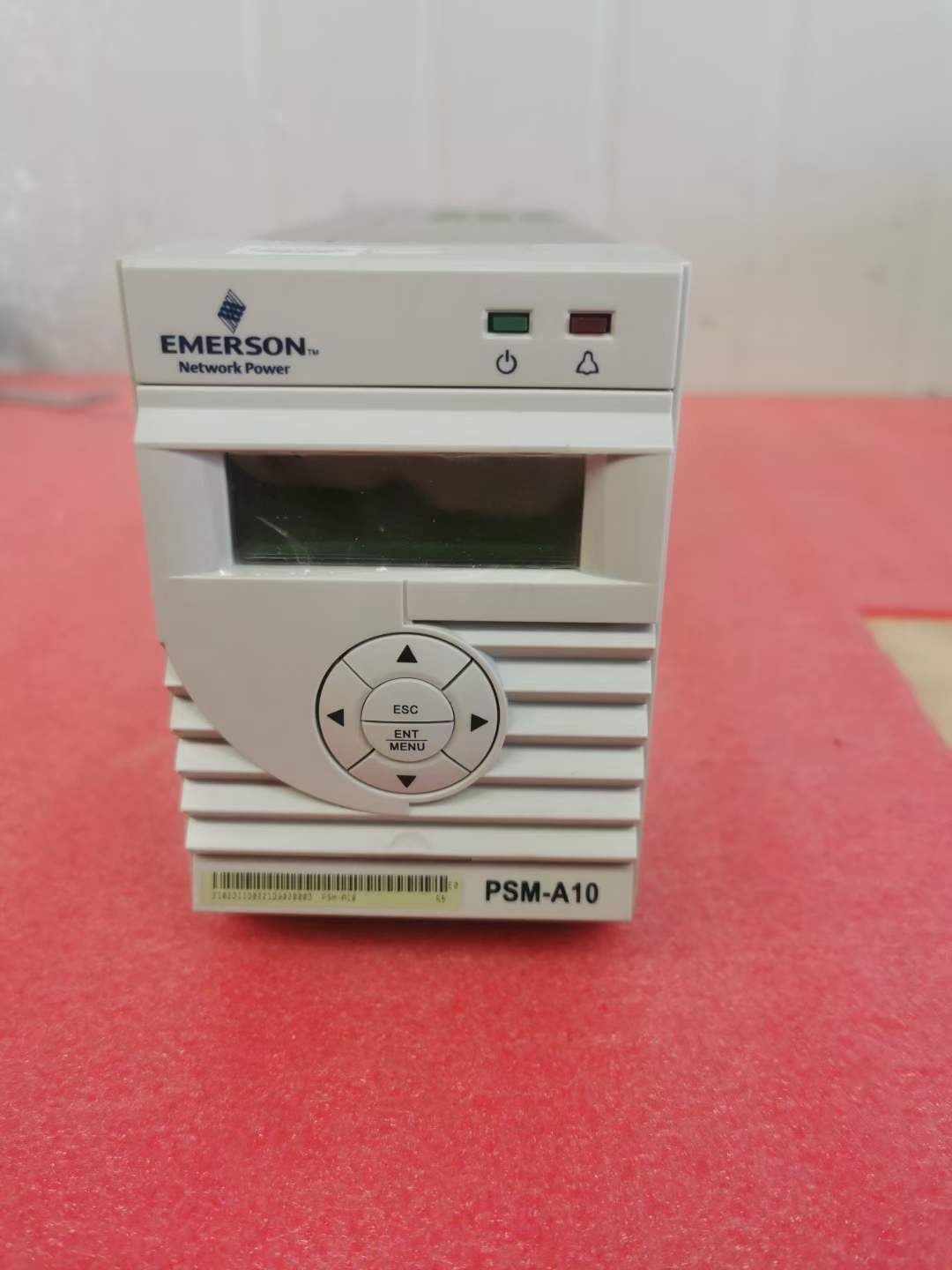

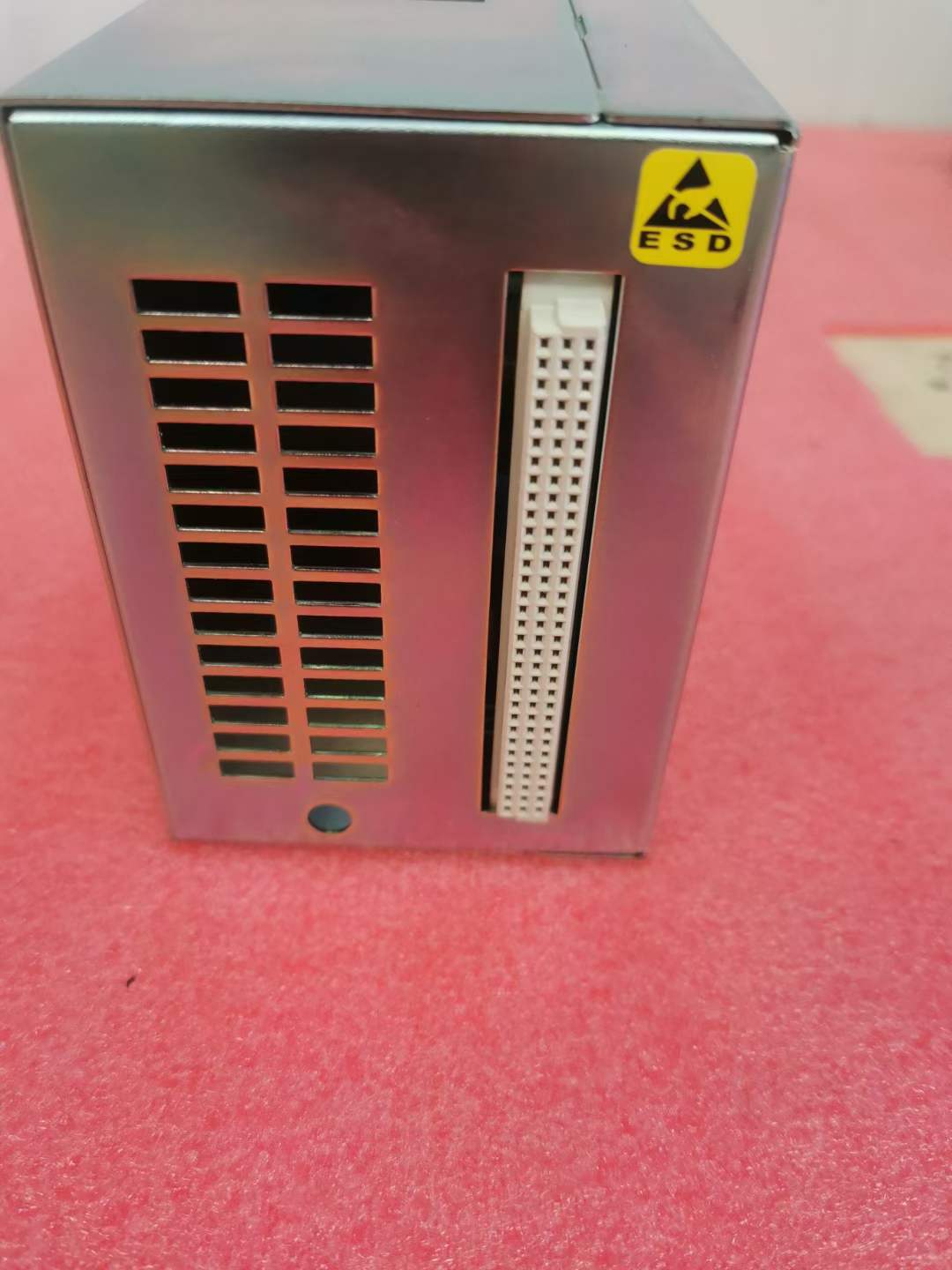

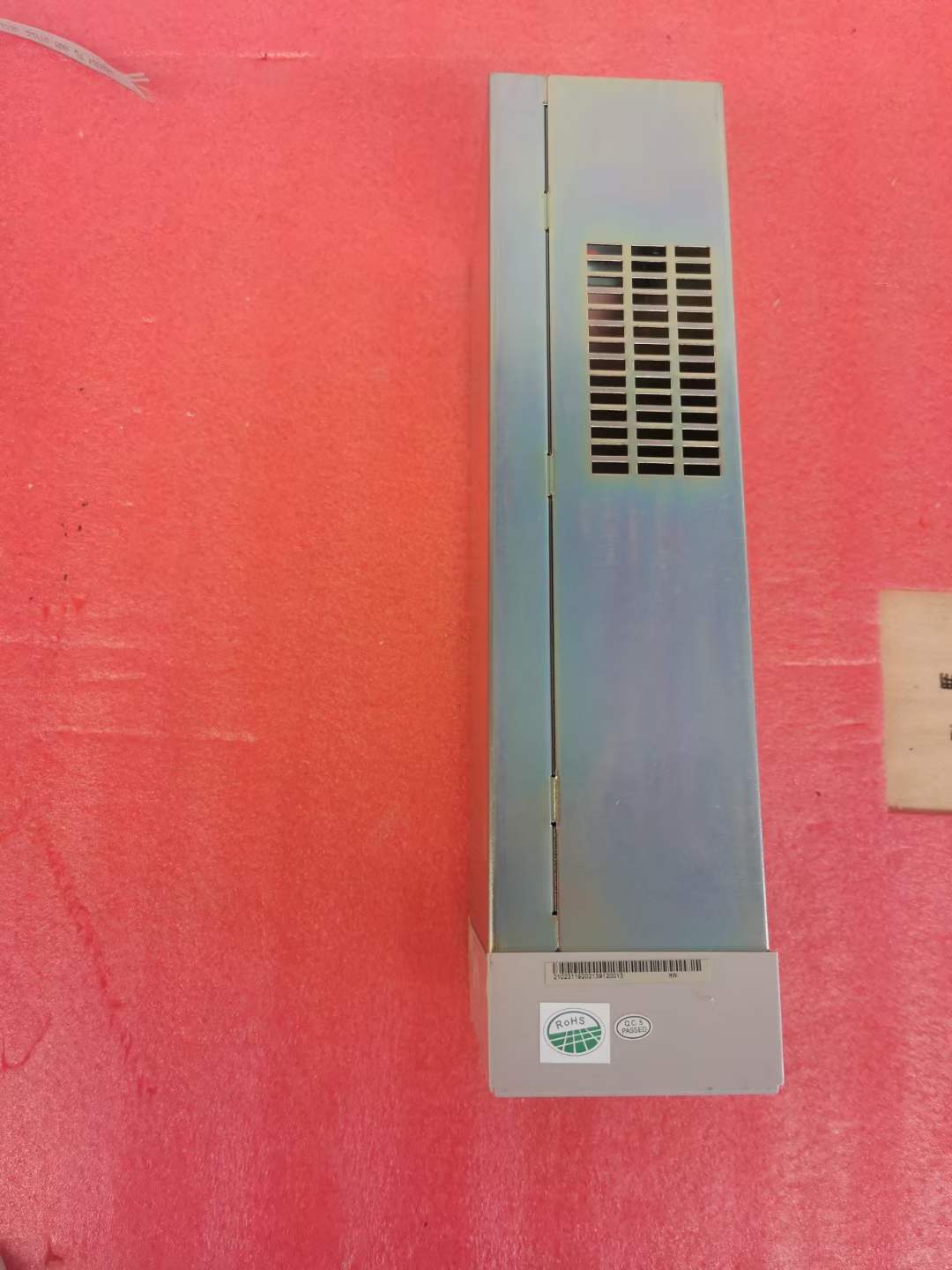

艾默生PSM-A10嵌入式通信电源监控单元 PSM-A10监控模块

　　PSM-A10监控系统是为满足用户常规通信电源系统而设计的一款典型监控，其主要适用于65Ah -- 1000Ah系统，电池巡检是通过扩展方式实现，通过RS485接口与该监kong器联机，可实现2组24节电池巡检功能，实现10路支路开关跳闸故障检测。该监kong器的特点是集中一体式加扩展单元的组合结构，接线简单，安装方便。

　　★PSM-A10监控系统性能与特点

　　1 ***的检测功能，充电系统包括主监控、电源充电模块和电池巡检单元，可以精que的监测系统各种运行参数；

　　2 严密的控制功能，包括对电池的智能化充放电管理（严格控制电池充电电压电流，延长电池使用寿命）、智能型模块开关机和电压电流控制；

　　3 多途径告警功能，当系统出现异常时，立即产生声光告警、启动故障继电器并通过RS485传送到后台，便于机房的科学化管理；

　　4 周全的设置功能，可灵活对系统进行配置（如模块数量、电池节数等）、设定各参数上下报警限、设定电流传感器变比；

　　5 采用电力部标准通信协议，提供RS485串行通信接口，方便与电力自动化系统对接，实现对电源系统“四遥”功能，从而达到的自动化管理的目的；

　　6 可以查询当前故障和历史故障，且断电保存30条历史故障。

　　7 具有闪光功能，zui大电流450mA ，频率65次/分钟

　　8 有故障时，红灯闪烁，同时蜂鸣器告警；蜂鸣器60s后自动关闭告警；非主屏幕时，90s后自动返回主屏幕，防止误操作。

　　9 三相交流电压检测，过压、欠压、缺相、停电告警；

　　10 可检测10路支路馈线开关状态或跳闸告警；

　　11 可根据用户需求通过RS485接口扩展zui多19路电池巡检（配1台电池巡检单元）；

　　★电池充电管理：

　　系统监控根据设置的充电参数，自动完成电池充电程序：

　　1 正常充电程序（恒流恒压过程）：

　　在浮充状态下当电池充电电流达到0.033C10A时转均充，在20分钟内如果电池电流降到转换电流以下，则立即转浮充，否则继续均充，用0.1C10A恒流充电，电压达到整定值（2.30–2.40）V×n（n为单体电池节数）时，微机控制充电装置自动转为恒压充电，当充电电流逐渐减小，达到0.02CA时，微机开始计时，3小时（可设置）后，微机控制充电装置自动转为浮充电状态运行，电压为（2.23-2.28）V×n。

　　2 长期浮充充电程序：

　　正常运行浮充状态下每隔1-3个月（可设置）,微机控制充电装置自动转入恒流充电状态运行，按阀控式密封铅酸蓄电池正常充电程序进行充电。

　　3 交流电源恢复程序：

　　交流上电时，系统自动进入均充状态，在20分钟内如果电池电流降到转换电流以下，则立即转浮充，否则继续均充，按上述1）执行充电过程。

　　★电池温度补偿：

　　阀控式密封铅酸蓄电池在不同的温度下必须对蓄电池充电电压做相应的调整才能保障电池处于理想状态，电池管理系统可以监测电池温度；用户可根据电池厂家提供的参数，选择使用电池温度补偿功能，选择此功能后系统监测电池温度，自动调整电池充电电压，使电池工作在理想状态。

　　★二次下电功能：

　　当交流停电时（交流正常时不动作），电池组对负载供电，电压不断下降，当电池电压降到预定一次下电电压值时，则di一个继电器会动作，将次要负载切掉从而bao证重要负载不受影响，当电池电压继续下降到电池保护值时，则***个继电器动作使电池与系统脱离以保护电池不再shen度放电。直至交流电恢复，则将两个继电器吸合，系统正常工作。
